📘 Глоссарий: как это работает

Программируемый логический контроллер (ПЛК) — это «мозг» системы. Он получает сигналы от датчиков, обрабатывает их по программе и управляет насосами, дозаторами и клапанами. Работает круглосуточно в автоматическом режиме.

Для измерения качества воды используются датчик pH и датчик ORP (Rx). pH показывает кислотность (норма 7.2–7.4), а ORP — эффективность дезинфекции (норма 650–750 мВ). Чтобы показания были точными, датчики нужно калибровать специальными растворами не реже раза в месяц.

Система управляет дозированием химии через насосы-дозаторы. При отклонении параметров ПЛК включает насос, и реагент (кислота или гипохлорит натрия) подаётся в трубопровод через узел впрыска. Дозирование происходит по принципу ПИ-регулятора — чем сильнее отклонение, тем дольше работает насос.

Для безопасности предусмотрена защита от сухого хода с помощью поплавкового датчика уровня, а также контроль давления, который сигнализирует о загрязнении фильтра. Все события и ошибки записываются в журнал событий, а графики изменений параметров можно посмотреть в разделе «Тренды».

💡 Подсказка: наведите курсор на выделенные слова — появится пояснение. На сенсорных экранах достаточно нажать на термин.

🔄 Цикл работы SmartPool lite

Непрерывный цикл измерения → управления → воздействия. Система автоматически корректирует качество воды и защищает оборудование.

Основной поток сигналов

Активное оборудование

Режим коррекции

Авария / блокировка

Оборудование отключено

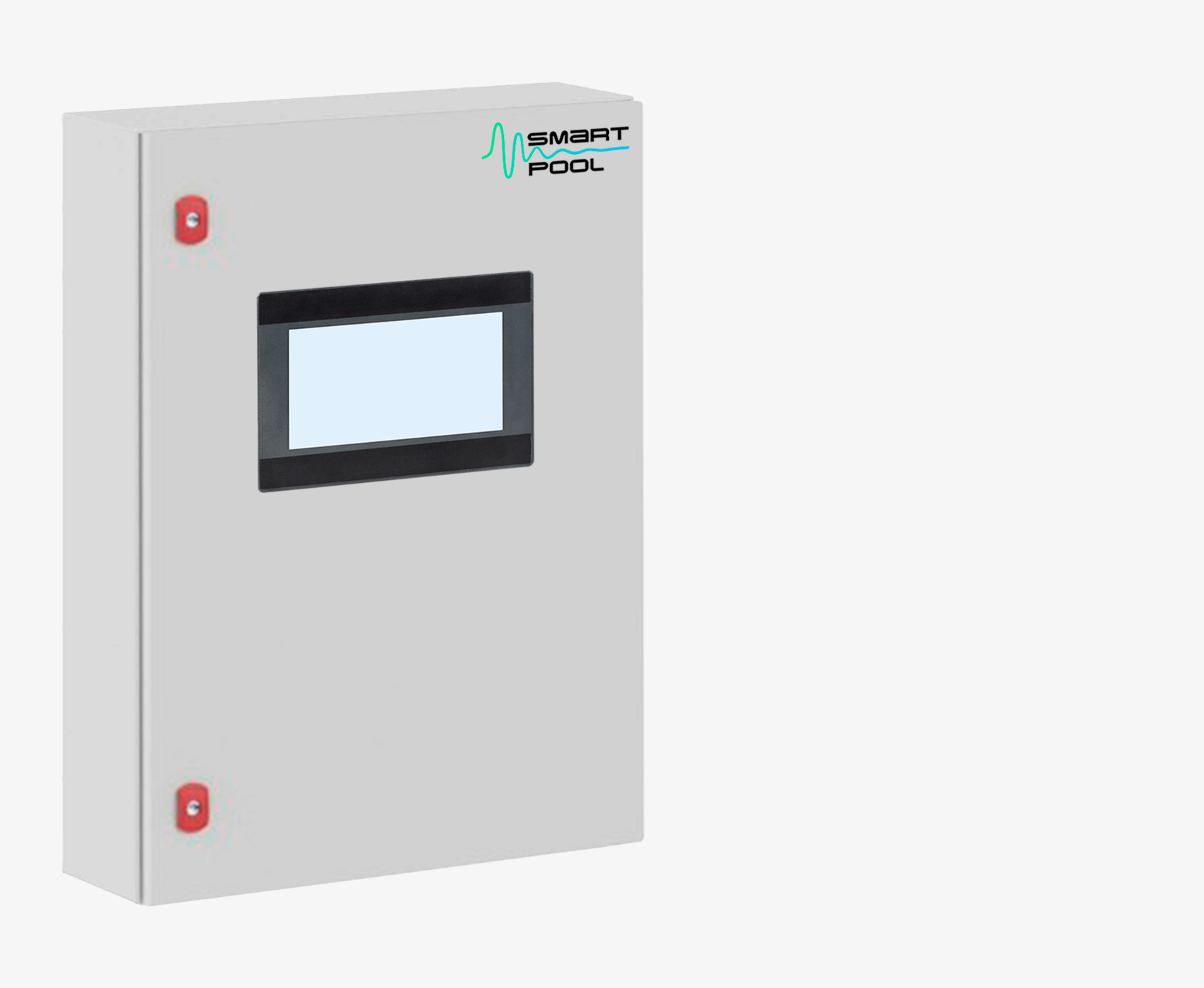

SmartPool Lite — как это работает

ДАТЧИКИ

pH
RedOx
Температура
Давление
Уровень

→

КОНТРОЛЛЕР

Анализ
Решение
ПИ-регуляция

↓

ДЕЙСТВИЯ

Коррекция pH
Дезинфекция
Температура
Долив

→

ВОДА

Новый результат
Повторное измерение

Цикл: измерить → сравнить → исправить → проверить → повторить (24/7)

📐 SmartPool lite — полная схема системы

Потоки воды · Сигналы датчиков · Питание · Управление

💧 Поток воды

📡 Сигналы датчиков (4–20 мА / сухой контакт)

⚡ Питание и управление (24V DC / 230V реле)

🔵 Проточная ячейка с датчиками

📦 Шкаф автоматизации (ПЛК + силовая часть)

✅ Все датчики — проводные, влагозащищённые (IP68). Питание активных датчиков (pH, ORP, давление) — 24V DC от шкафа.
✅ ПЛК опрашивает датчики каждые 0.5–2 сек. Дозирование только при работающем циркуляционном насосе.
✅ Система имеет защиты: сухой ход, превышение давления, отсутствие реагентов, время непрерывного дозирования.

🔁 Двухконтурная система нагрева бассейна

Вода бассейна и теплоноситель не смешиваются — только теплообмен

🔵 Контур бассейна: чаша → насос → фильтр → теплообменник → форсунки → чаша 🔴 Контур теплоносителя: котёл → клапан → теплообменник → обратка в котёл

💡 Принцип: тепло передаётся через стенки теплообменника. Жидкости НЕ смешиваются.
Вода бассейна нагревается постепенно, проходя через теплообменник многократно.

❄️ Принцип работы чиллера (охлаждение)

❄️ Как это работает: вода бассейна проходит через чиллер, отдаёт тепло фреону, который затем выбрасывает его наружу (как кондиционер).
SmartPool lite управляет чиллером: включает, когда температура выше уставки, и выключает, когда достигается нужная.

🧠 Анатомия SmartPool lite

Нажмите на любой орган на схеме — узнайте, как он работает и что может «заболеть»

🧠 Нажмите на орган

Выберите любой орган на схеме слева — здесь появится его описание и типичные «болезни».

⚠️ Возможные неисправности («болезни»)

Нажмите на орган, чтобы увидеть

Book design is the art of incorporating the content, style, format, design, and sequence of the various components of a book into a coherent whole. In the words of Jan Tschichold, "Methods and rules that cannot be improved upon have been developed over centuries. To produce perfect books, these rules must be revived and applied." The front matter, or preliminaries, is the first section of a book and typically has the fewest pages. While all pages are counted, page numbers are generally not printed, whether the pages are blank or contain content.

Let's go!

Калькулятор окупаемости SmartPool Lite

Узнайте, сколько времени и денег вы сэкономите с автоматической системой ухода за бассейном

Параметры вашего бассейна

Открытый (сезонный)

Закрытый (круглогодичный)

Длина бассейна (м)

Ширина бассейна (м)

Средняя глубина (м)

Стоимость ручного ухода за бассейном

Реагент	Расход в месяц	Стоимость (руб./мес)

Ваше время

0 часов

0 руб. при стоимости часа

Общие затраты в месяц

0 руб.

За 6 месяцев сезона: 0 руб.

Экономия с SmartPool Lite

Экономия на реагентах

0 руб.

За счет точного дозирования экономия до 25%

Экономия времени

0 часов

Время на контроль воды: менее 1 часа в месяц

Срок окупаемости SmartPool Lite

0 сезонов

После окупаемости вы будете экономить 0 рублей ежемесячно

Получить точный расчет

Ваше имя

Телефон

Email

Комментарий (необязательно)

*Расчеты основаны на средних рыночных ценах и нормах расхода. Точную стоимость уточняйте у менеджера.
